Aula nº4 - Levantamento das peças sanitárias

 Aula Nº4 | 2 de novembro

                                                                           Sumário:

              - Continuação da aprendizagem sobre a representação digital de um espaço de higiene.

                                                     - Levantamento das peças sanitárias.

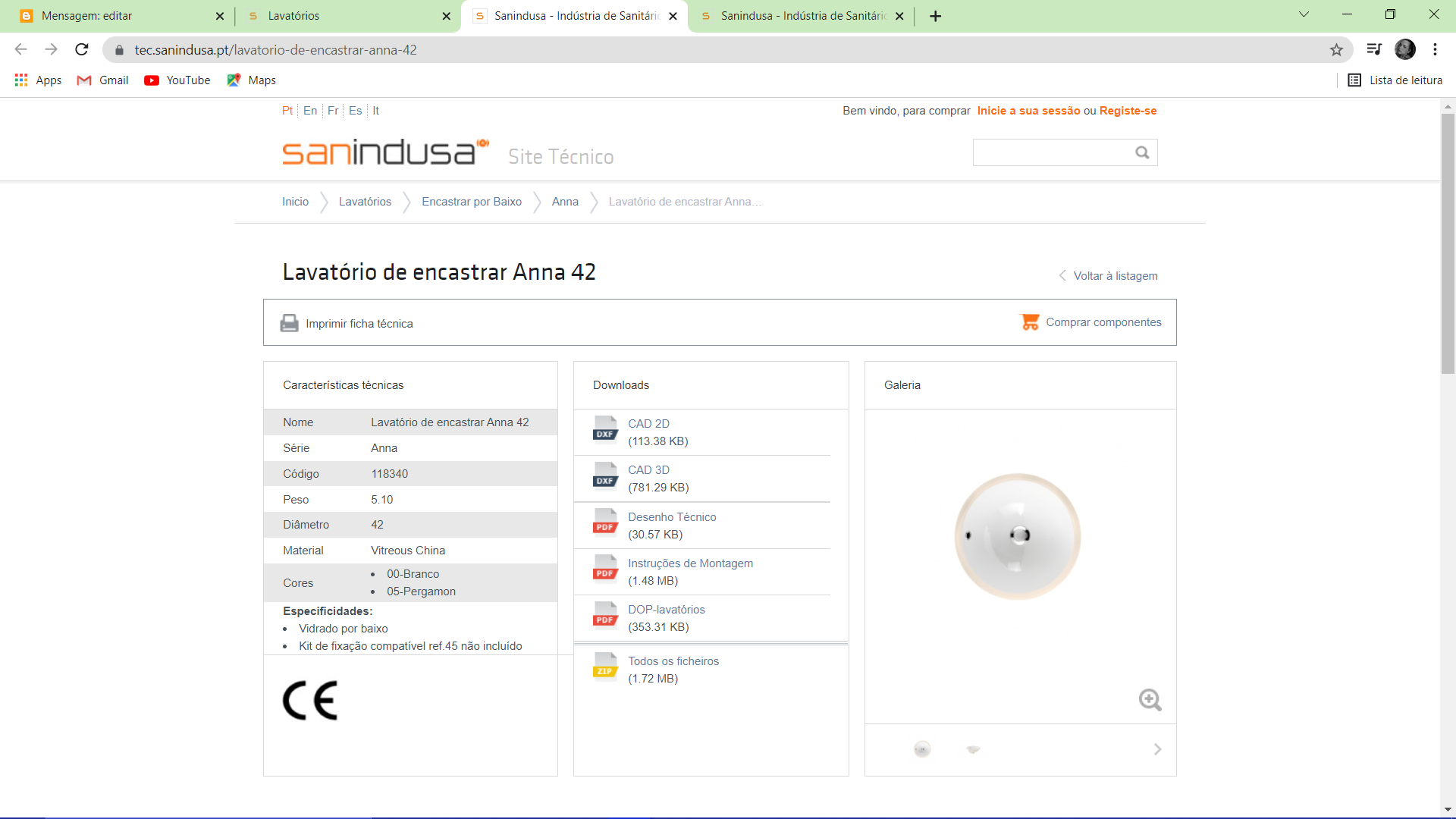

Seleção dos equipamentos sanitários da SANINDUSA:

Guardar os ficheiros numa pasta (BLOCOS) e extrair os documentos das pastas zipadas

Abrir as representações dos equipamentos sanitários no AutoCAD:

- Limpar Layers- (PURGE + PURGE ALL + PURGE ALL SELECT ITEMS)

- Corrigir as imperfeições da representações do equipamento sanitário e tornar num só "bloco"-(PLINE)

- Linha curva - (PLINE + ARC)

- Linha reta - (PLINE + LINE)

- Copiar o elemento da representação para a planta - (COPYBASE + Selecionar o Midpoint+Selecionar todos os objetos + CTRL + V)

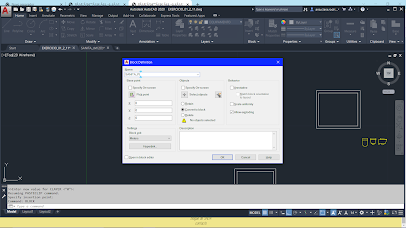

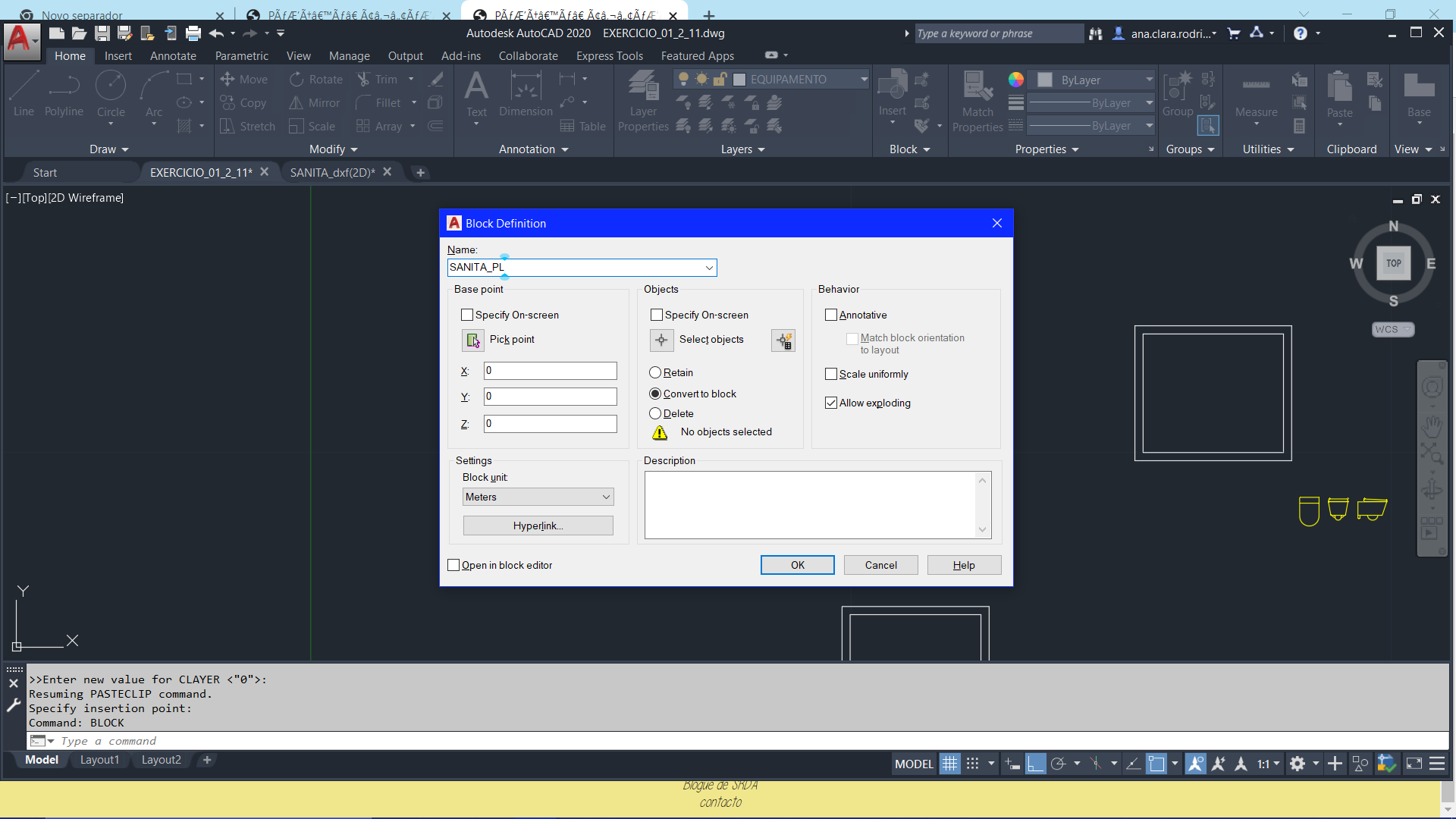

- Criar blocks - (BLOCK + Selecionar o objeto)

- Criar linhas auxiliares:

Linha vertical a passar no centro do equipamento sanitário - (XLINE)

Linhas horizontais - uma das linhas é representada à parte superior da tampa da loiça sanitária e a outra ao nível do chão - (OFFSET + 0.42)
