Aula nº5 - Modificação do tipo de linha

 Aula Nº5 | 9 de novembro



                                                             Sumário:

          - Continuação da aprendizagem sobre a representação digital de um espaço de higiene

                                                       - Modificação do tipo de linha

                                                              - Criação de legendas

Criação de linhas para cada layer:

   - Criar linhas para cada layer  com 5m e com a distância 0.5m de cada linha -  (LINE + 5)

   (OFFSET + 0.5 + selecionar a linha e movê-la para ficar a uma distância de 0.5m)

Modificação do tipo de linha:

- Para ir configurar ou criar uma nova layer - (LA (LAYER) )

Modificar as linhas das seguintes layers:

 Layer "Pontos" - Linha ISO DOT.

 Layer "Tracejado"- Linha ISO DASH SPACE.

 Layer "Eixos" - Linha ISO DASH DOT.

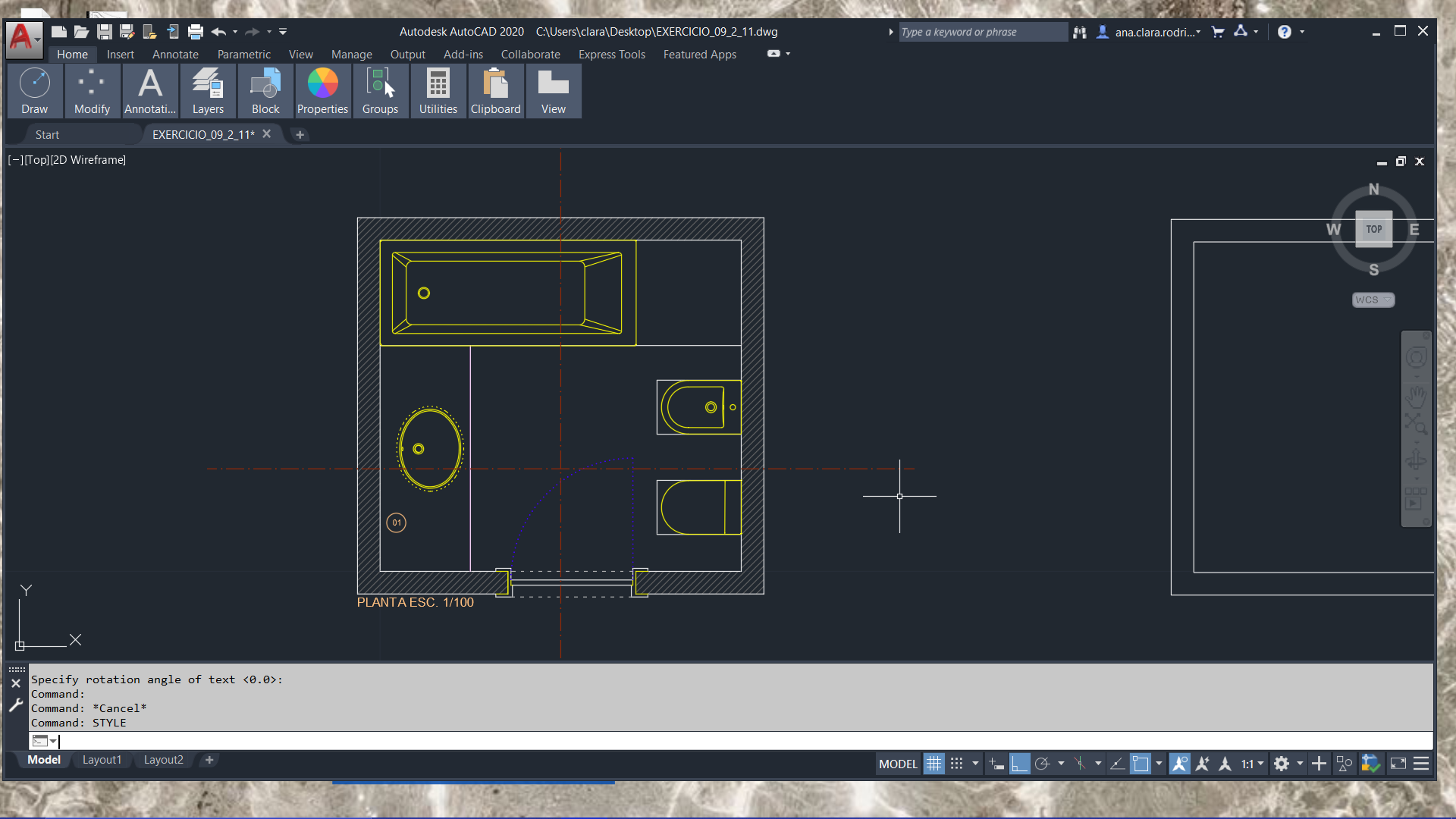

Representação da porta:

- Criar com a layer "Pontos" e com a layer "Tracejado" as seguintes linhas para a representação da porta.

Alterar escala das linhas - ( PROPERTIES + editar a linetype scale da layer pontos para 0.01 + layer tracejado para 0.002 + layer eixos para 0.01 )





Criação de 2 eixos:

Criação da trama da parede:

( HATCH SETTINGS + selecionar patterns + escolher ANSI 31 )

- Alterar a escala para 0.01

Criação de legendas:

Legendas com 3 tipos de escalas - 1.100 ,1:20 e 1:05.
